Routing Dynamic RIP (Pelatihan CCNA)

A. Pengertian

Routing Information Protocol (RIP) adalah sebuah protokol routing dinamis yang digunakan dalam jaringan LAN (Local Area Network) dan WAN (Wide Area Network). Oleh karena itu protokol ini diklasifikasikan sebagai Interior Gateway Protocol (IGP). Protokol ini menggunakan algoritma Distance-Vector Routing.

B. Latar Belakang

Bila menggunakan routing statik kita harus tahu semua next hop dan network yang tidak direct langsung ke mikrotik dan itu menyusahkan dan menguras waktu.

C. Alat dan Bahan

- Laptop

- Aplikasi Cisco Packet Tracer

D. Maksud dan tujuan

Mengkonfigurasikan routing secara dynamic dengan tipe RIP

E. Tahapan pelaksanaan

Router 1

Router>en
Router#conf t
Router(config)#int fa0/1
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int fa0/0
Router(config-if)#ip address 172.168.1.1 255.255.255.0
Router(config-if)#no sh

Router 2

Router>en
Router#conf t
Router(config)#int fa0/1
Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int fa0/0
Router(config-if)#ip address 172.168.1.2 255.255.255.0
Router(config-if)#no sh

Router 3

Router>en
Router#conf t
Router(config)#int fa0/1
Router(config-if)#ip address 192.168.3.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int fa0/0
Router(config-if)#ip address 172.168.1.3 255.255.255.0
Router(config-if)#no sh

Router 4

Router>en
Router#conf t
Router(config)#int fa0/1
Router(config-if)#ip address 192.168.4.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int fa0/0
Router(config-if)#ip address 172.168.1.4 255.255.255.0
Router(config-if)#no sh

Router 5

Router>en
Router#conf t
Router(config)#int fa0/1
Router(config-if)#ip address 192.168.5.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int fa0/0
Router(config-if)#ip address 172.168.1.5 255.255.255.0
Router(config-if)#no sh

Router 6

Router>en
Router#conf t
Router(config)#int fa0/1
Router(config-if)#ip address 192.168.6.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int fa0/0
Router(config-if)#ip address 172.168.1.6 255.255.255.0
Router(config-if)#no sh

Router 7

Router>en
Router#conf t
Router(config)#int fa0/1
Router(config-if)#ip address 192.168.7.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int fa0/0
Router(config-if)#ip address 172.168.1.7 255.255.255.0
Router(config-if)#no sh

Untuk Mengatur Routing nya

Router 1

Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 192.168.1.0
Router(config-router)#network 172.168.1.0
Router(config-router)#no auto-summary

Router2

Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 192.168.2.0
Router(config-router)#network 172.168.1.0
Router(config-router)#no auto-summary

Router3

Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 192.168.3.0
Router(config-router)#network 172.168.1.0
Router(config-router)#no auto-summary

Router4

Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 192.168.4.0
Router(config-router)#network 172.168.1.0
Router(config-router)#no auto-summary

Router5

Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 192.168.5.0
Router(config-router)#network 172.168.1.0
Router(config-router)#no auto-summary

Router6

Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 192.168.6.0
Router(config-router)#network 172.168.1.0
Router(config-router)#no auto-summary

Router7

Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 192.168.7.0
Router(config-router)#network 172.168.1.0
Router(config-router)#no auto-summary

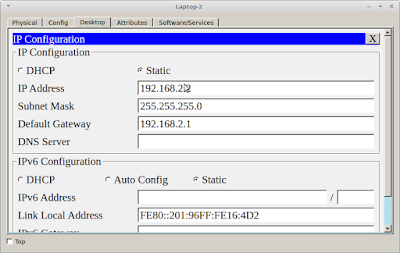

3. Atur IP pada Laptop anda
